在实际工业管道工程设计中，我们经常会根据客户所给的相关技术参数来设计符合实际生产要求的合理的工程方案，所以，如何确定管道内流速V、压力P、流量Q三者之间的关系变得尤为重要。

现简单从理论上介绍一下三者之间的关系，

举个例子：

解： 取不锈钢管内某一截面为参考面，那么介质在1h内留经管道截面的流量有：

Q=VπR2 x 3600

式中，

Q： 工况流量— m³

V： 介质流速— m/s

R： 管道半径 — m

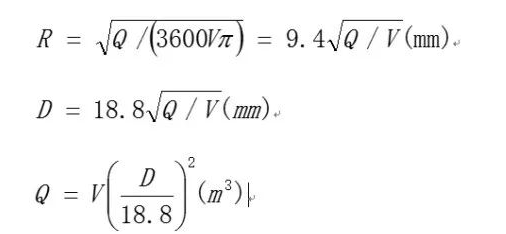

所以我们得到以下流量计算公式 ：

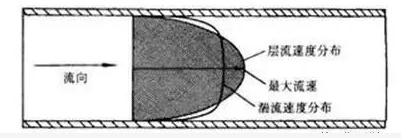

在实际工程应用中，管道内流速（V）受很多因素影响（使用压力、管道通径、使用流量等等），所以合理的流速应根据经济权衡决定。

一般液体流速为0.5~3m/s，

气体流速为10~30m/s。

现在0.8Mpa情况下我们取：

流速V=10m/s ,

管道内径22.1mm

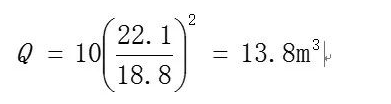

则在工况下每小时流量：

那么，

怎么换算到标况流量呢？

在实际生产中气体的使用压力往往不尽相同，所以一般把工况流量换算成标准状况下的流量，以方便计量使用。

气体在实际使用过程中受各种因素影响，其相关参数往往在不断变化，所以在工程实际计算中往往把气体认为理想气体，从而大概计算出其实际流量。

理想气体状态方程：

PV=nRT

式中，

P—气体绝对压力 KPa

V—气体体积 m3

n—气体的物质的量 kmol

R—气体摩尔常数 8.314kj/(kmol .K)

T—气体的热力学温度 K

t —工作温度 ℃

P0V0=nRT0（标况）

P1V1=nRT1（工况）

联合两式得：

V0=(P1/P0)x(T0/T1)

    = V1(P1/P0)x【273/（273+t)】

注：式中P1为绝对压力，P0为标准大气压力

所以例题中换算成标况流量为：

标况和工况流量换算公式与实例

注意：一般天然气都是中低压输送，低压入户，都是带有压力的，属于工况。天然气的计量按标准状态（严格的说是准标准状态，我们叫它常态）来计量的，一般贸易计量按20℃，1个大气压力（0.1013MPa）状态下的体积计量，比标准状态下的体积稍大一些，对卖方有利（因为本来是乘以273，按照20℃的话就是乘以273+20，所以变大了）。在国际标准中的标准状态是0℃，1个标准大气压力。对于气体来说不同的压力，其体积会差很大（气体很易压缩），当然体积流量会差很大，同径条件下不同工况下的流速自然也会差很大，比方同直径蒸汽管线对于10bar和3.5bar时最大流量是不同的。工艺计算时用工况或用标况取决于你查的图表、用的常数，两种状态的计算都是可能出现的。比方在定义压缩机参数时，我们常用标况下的参数来给厂家提条件，同时我们也提供温度大气压力等参数供做工况下的校正，这么做的好处是我们可以用同一个状态来表明参数，就如同泵的性能曲线都是用清水来说的，没人会说汽油的性能曲线是什么，原油的性能曲线又是什么。在很多计算中用的都是工况，比方计算流速时。

问题：已知某一供气管线的实际工作压力为（表压）0.8MPa~1.2MPa，介质温度范围为-5℃~40℃，供气量为3000~10000Nm³/h(标况流量)，在不考虑天然气组分情况下，要求确定流量计的规格型号。

解答：根据气态方程先将标况流量换算成工况流量，然后再选择合适的口径。气体方程式如下：

Qb=Q×PTb/PbT×Zb/Zg=QCF2

 式中：C为换算系数；F为气体压缩因子

计算：

①当介质压力最低，温度最高时，应具有最大标况体积流量，

即Qb=Q×PTb/PbT×Zb/Zg=QCF2=1200.87m³/h

②当介质压力最高，温度最低时，应具有最小标况体积流量，

即Qmin=213.51m³/h

从以上计算结果得知，要选择的流量计其工况流量范围为(214-1200)m³/h。

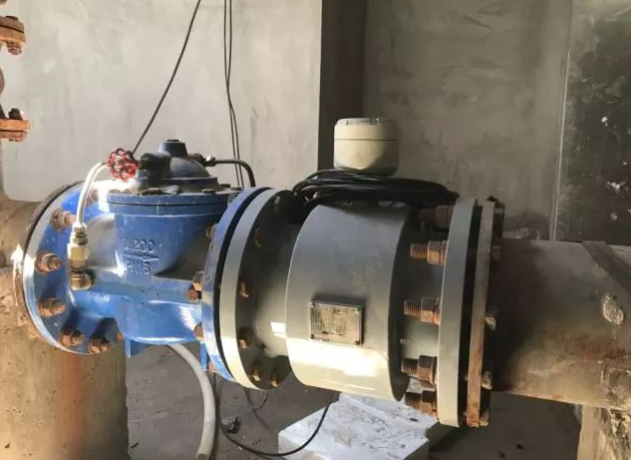

根据计算的流量范围，选择满足工况要求的流量计。
